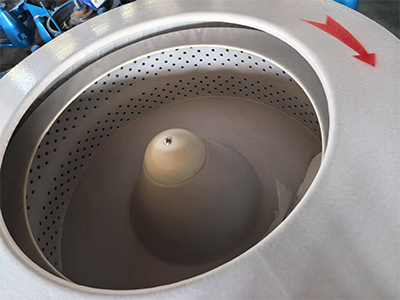

全襯塑離心機
產品特點與用途：
SS型三足式離心機為人工上卸料、間歇操作的過濾式離心機。適合分離含固相顆粒≥0.01毫米的懸浮液，
固相顆?？蔀榱?、結晶狀或纖維狀等形態，也可供成件物品(如紗束、紡織品等)的脫水。
該系列離心機具有結構簡單、操作方便，各操作工序可按要求調整，濾渣能得到充分洗滌，
固相顆粒不易損壞，適應性強等幾點。
廣泛應用于化工、輕工、食品、制藥、紡織、冶金等行業。
結構與原理：
電動機通過離合器帶動鼓高速旋轉，物料由上部加入轉鼓，在離心力作用下趨向鼓壁，
其中液相穿過濾布和鼓壁濾孔排出，固相截留在轉鼓內，停機后由人工卸除。
定貨須知：
針對不同的分離要求，我們?cè)O(shè)計了相應型式提供客戶選擇，因此客戶在訂貨時，可對以下情況作出確認：
材 質： 與物料接觸部位的材料可以分為不銹鋼、鈦材、碳鋼、襯塑料、襯四氟等。
啟動方式：電機起步、主軸起步
驅動方式：普通異步電動機、隔爆型異步電動機或變頻防爆。電機安裝分B3、B5二種。
機座型式：普通機座、無基礎。
制動：抱剎或脹剎

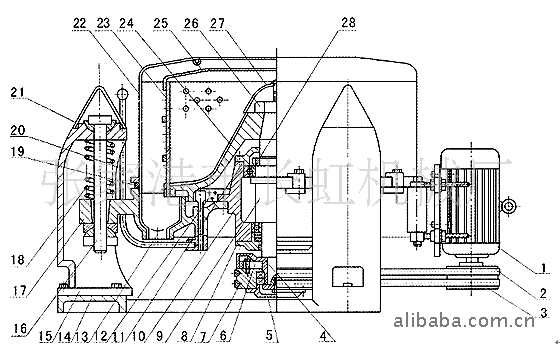

SS型三足式人工上卸料離心機結構圖:
1.電動機 | 2.三角帶 | 3.主動輪 | 4.起步輪 | 5.悶蓋 | 6.離心塊 |
7.被動輪 | 8.下軸承蓋 | 9.主軸 | 10.軸承座 | 11.上軸承蓋 | 12.制動環 |
13.出水口 | 14.三角底座 | 15.柱腳 | 16.擺桿 | 17.底盤 | 18.緩沖彈簧 |
19.密封圈 | 20.制動手柄 | 21.柱腳罩 | 22.外殼 | 23.轉鼓筒體 | 24.轉鼓底 |
25.攔液板 | 26.主軸螺母 | 27.主軸罩 | 28.軸承 |
主要規格及參數：
規格 | 轉鼓 | 分離因素 (w*w)r/g | 電機功率KW | 機器重量 Kg | 外形尺寸 | ||||
直徑mm | 高度mm | 轉速r/min | 工作容積L | 裝料限量Kg | |||||
SS300 | 300 | 160 | 1900 | 5 | 10 | 819 | 0.75 | 130 | 600×620×400 |
SS450 | 450 | 220 | 1600 | 17 | 21 | 725 | 1.5 | 200 | 980×720×625 |
SS600 | 600 | 300 | 1450 | 45 | 80 | 750 | 3.0 | 560 | 1350×990×750 |
SS800 | 800 | 380 | 1200 | 98 | 125 | 640 | 5.5 | 980 | 1740×1380×1000 |
SS1000 | 1000 | 400 | 1000 | 140 | 180 | 560 | 7.5 | 1350 | 1950×1560×1050 |
SS1200 | 1200 | 450 | 850 | 200 | 280 | 520 | 7.5 | 1800 | 2370×1600×1000 |
SS1500 | 1500 | 500 | 600 | 400 | 360 | 302 | 15 | 3200 | 2640×1850×1100 |
